3D‑skannaukseen perustuva varastosäiliöiden tilavuuskalibrointi – akkreditoitu ja tarkka menetelmä

Perinteisesti kalibrointi on edellyttänyt aikaa vieviä manuaalisia, mittanauhoilla tehtyjä mittauksia ja säiliöiden pidempiä käyttökatkoja. Menetelmä toimii, mutta se on työläs, hidas ja altis pienillekin mittavirheille. Tähän on tullut muutos tarkan ja tehokkaan 3D-laserkeilausmenetelmän myötä.

Uusi aikakausi säiliöiden tilavuusmittauksessa

Uusi 3D‑laserkeilaus edustaa merkittävää kehitysaskelta. Se perustuu miljoonien pisteiden keräämiseen säiliön sisäpinnalta. Näistä muodostuu tarkka pintaverkkomalli, joka kuvaa säiliön muodon millimetrien tarkkuudella ja luo siitä digitaalisen mallinnuksen. Tämän mallin perusteella voidaan laskea säiliön todellinen tilavuus koko säiliön geometrian pohjalta erittäin tarkasti. Lisäksi 3D-skannaus mahdollistaa säiliön tasomittarien oikean ‑mitta-asteikon‑ varmistamisen.

Pohjadata käsitellään erillisessä ohjelmistossa, ja lopuksi aineisto tarkastetaan Virossa sijaitsevassa kalibrointilaboratoriossa, jossa otetaan huomioon muun muassa lämpötilakorjaus, teräsvaipan paksuudet, sisällön tiheys sekä muut rakenteelliset ominaisuudet. Lopputuloksena asiakas saa virallisen, akkreditoidun raportin sekä täydellisen aineiston, joka kuvaa säiliön geometrian ja tilavuuden määritellyillä tasoilla.

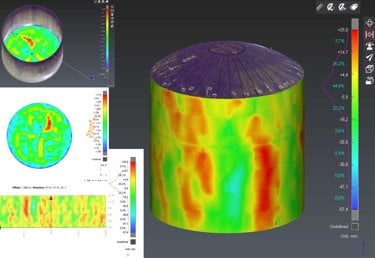

Kuvassa säiliön pohjan ja seinän paikallinen muoto värikarttana esitettynä.

Miksi tilavuuskalibrointi kannattaa tehdä 3D‑skannauksella?

3D-‑laserkeilauksen edut ovat merkittävät:

Nopeus: Mittausvaihe on huomattavasti perinteistä kalibrointia nopeampi, kun manuaalisten mittausten tarve vähenee. Myös tarkastuksen suunnittelu nopeutuu.

Tarkkuus: Säiliön muoto mitataan lähes millimetrin välein, mikä vähentää epävarmuutta. Mittausaineisto huomioi myös mahdolliset geometrian muutokset, painumat ja vinoumat.

Digitaalinen kaksonen: Asiakas saa säiliöstä digitaalisen mallin, jota voidaan hyödyntää esimerkiksi kunnossapidon ja elinkaaren suunnittelussa.

Vähemmän seisokkiaikaa: Lyhyempi mittausaika tarkoittaa vähemmän tuotantokatkoja.

Turvallisuus: Säiliön sisällä työskentely on aina riskialtista.‑ 3D‑skannaus vähentää aikaa, joka täytyy viettää säiliön sisällä.

Vähäisempi henkilöstötarve: Paikan päällä tarvitaan vähemmän henkilöitä, mikä pienentää kustannuksia ja riskejä.

Menetelmä soveltuu erityisesti suurille tasapohjaisille varastosäiliöille. Mittaus voidaan toteuttaa osana säännöllistä käytöstäpoistotarkastusta tai yhdistää säiliöiden muihin tarkastuksiin, jolloin kaikki tarvittavat tiedot saadaan yhdellä käynnillä.

Kiwa on yksi harvoista akkreditoiduista palveluntarjoajista

Kiwa tarjoaa nykyaikaista, akkreditoitua 3D-laserkeilaukseen perustuvaa tilavuuskalibrointia ISO 7507‑-‑4 -standardin mukaisesti. Akkreditointi mahdollistaa kalibrointisertifikaatin tuottamisen virallisesti hyväksytyllä kansainvälisiin standardeihin perustuvalla menetelmällä. Asiakkaat voivat luottaa siihen, että tulokset ovat vertailukelpoisia ja hyväksyttyjä viranomaistoiminnassa.

3D-‑skannaukseen perustuva tilavuuskalibrointi tuo varastosäiliöiden tarkastuksiin uuden tason tehokkuutta ja luotettavuutta. Akkreditoitu menetelmä varmistaa yhtenäisen laadun ja luotettavat tulokset.

Kiwa auttaa varmistamaan, että säiliöiden tilavuustiedot ovat täsmällisiä ja luotettavia – aina turvallisesti, laadukkaasti ja nykyaikaisin menetelmin.
