Pārklājumu biezuma noteikšana ar koniskā iegriezuma metodi
Pārklājuma biezumam, lai pārliecinātos par atbilstību uzstādītajām biezuma prasībām, jāveic pārklājuma biezuma noteikšana neatkarīgi no tā sastāva - krāsu sistēmas, pulverkrāsas, karstās cinkošanas u. tml.
Pārklājuma biezumu parasti nosaka izmantojot elektroniskus pārklājuma biezuma mērītājus. Tā kā šo mērītāju mērījumu precizitāti ietekmē tādi faktori, kā korekts nulles vai mērījuma diapazona iestatījums, pārklātā pamatmetāla biezums, mērījumu vietas novietojums, konstrukcijas konfigurācija, kā arī operatora kvalifikācija, mērīšanas kļūda bieži ir būtisks lielums. Īpaši, ja to salīdzina ar mērāmā pārklājuma biezumu. Šādos gadījumos ieteicams veikt kontrolmērījumus ar koniskā iegriezuma metodi.
Metodes pamatā ir konisku iegriezumu (parasti 3) veikšana uz pārklātās konstrukcijas (vai parauga) virsmas un tai sekojoša griezuma virsmas mērīšana ar iekārtā iestrādāto mikroskopu (50x).
No konvencionālās nesagraujošās testēšanas metodes (NDT?) šī metode atšķiras ar to, ka pārklājuma biezuma mērījumus var veikt ne tikai metāla (magnētiska vai nemagnētiska) konstrukcijām, bet arī tādām, kas izgatavotas no citiem materiāliem - plastmasa, kompozītmateriāli, koks un tā izstrādājumi.
Cita būtiska šīs metodes priekšrocība salīdzinājumā ar nesagraujošās mērīšanas metodi (NDT?) ir iespēja, piem., daudzslāņu pārklājuma sistēmās izmērīt ne tikai visa pārklājuma kopējo biezumu, bet arī katra atsevišķā slāņa biezumu. Tādējādi iespējams novērtēt uzklātās pārklājuma sistēmas atbilstību –vai ir ievēroti krāsošanas sistēmā noteiktie katra slāņa biezumi.
Galvenie parametri:
- Maksimālais pārklājuma biezums: 1600µm;
- Mērījumu precizitāte: ±2µm;
- Koniskā iegriezuma garums: 10 – 20mm (nepieciešams veikt remontu).

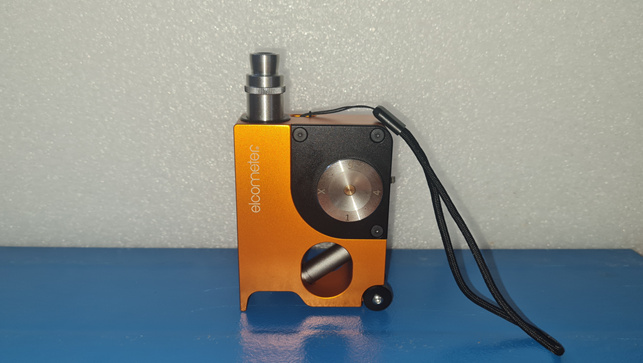

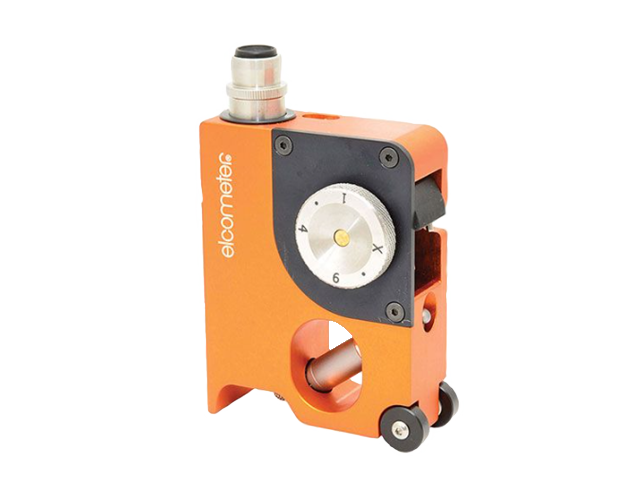

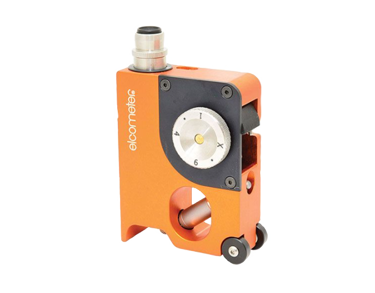

Darba veikšanai tiek izmantota viena no vadošajiem inspekcijas iekārtu ražotājiem pasaulē - “Elcometer” iekārta 121/4 P.I.G.
