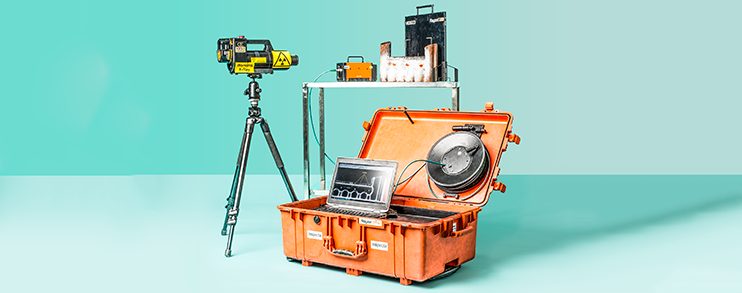

Så fungerar digitalröntgen
Digitalröntgen används bland annat för att upptäcka defekter och godsförtunningar på rörledningar i ett tidigt skede. Så här fungerar det när sprickor, korrosion och erosion upptäcks med digitalröntgen.

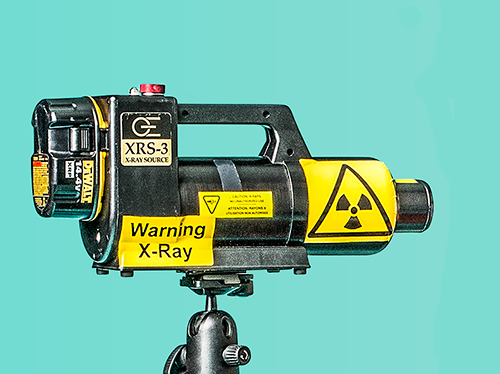

Strålkälla
För att exponera objektet används ett röntgenrör eller en isotop som strålkälla. Här visas ett batteridrivet röntgenrör som strålar igenom stål upp till 25 mm godstjocklek.

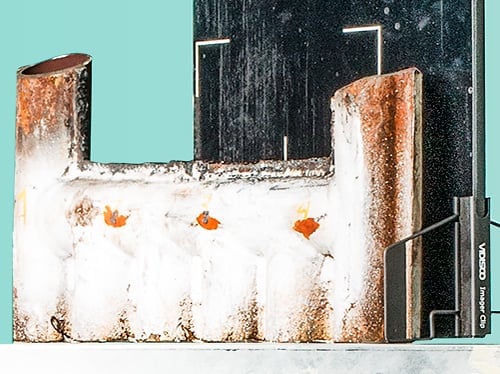

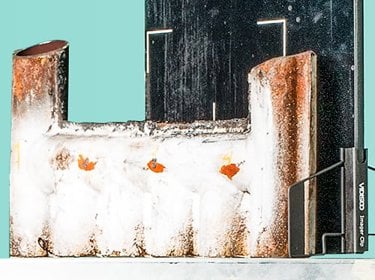

Objekt
Ofta är det objekt av stål eller plast som undersöks. Men det finns egentligen inga begränsningar så länge som det går att stråla igenom objektet.

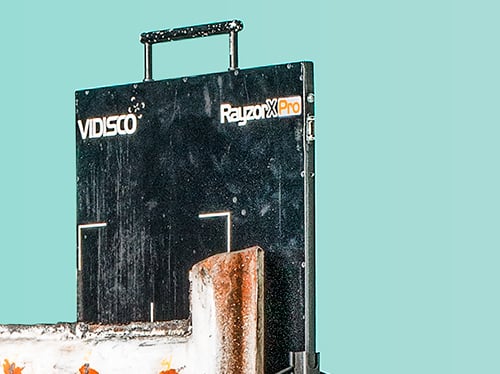

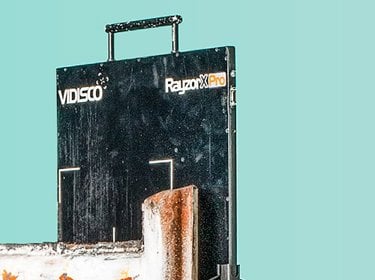

Bildplatta
Mäter strålningen som tränger igenom objektet. Vid defekter eller godsförtunningar är objektet tunnare. Där släpps mer strålning igenom och skador kan upptäckas.

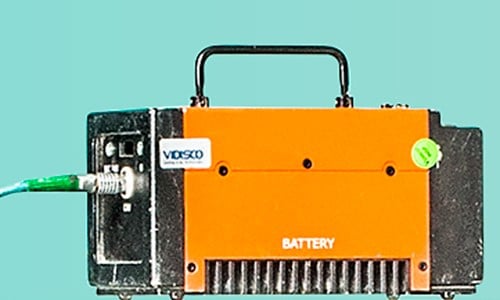

ICU styrenhet
ICU, Image Controller Unit, styr hela systemet och kopplar samman strålkällan, bildplattan och datorn. Kommunikationen sker trådlöst.

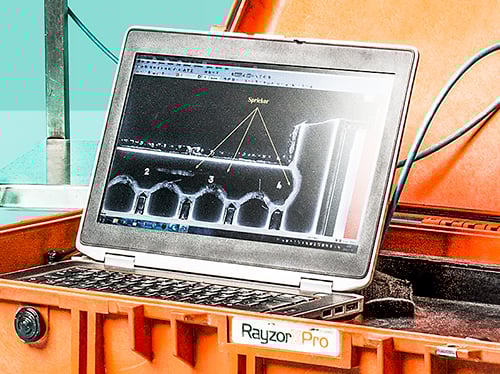

Dator
ICU:n skickar resultatet till en dator för presentation och utvärdering. En speciell programvara låter operatören förstora eller behandla bilden för att öka tydligheten.
Läs mer om digitalröntgen här
Text: Petra Lodén
Foto: Tobias Ohls
Publicerad 2017-10-16
