Böjprovning av räl (rail bend test)

Böjprovning av räl, som också brukar kallas för rälsböjprovning eller rail bend test, används för att verifiera att rälen eller rälsvetsen uppfyller ställda hållfasthetskrav.
Vid böjprovning av räl pressas rälen likt ett bockprov mellan två stöd på en bestämd sträcka. Kraften som anbringas ökas succesivt, antingen tills brott uppnås eller till dess att krav för last uppnås. Under pressningen mäts även nedböjning för rälen.

Få en offert som är skräddarsydd efter dina behov

+46 (0)104 79 30 00 Kontakta oss Få en offert

Böjprovning av räl

Böjprovning av räl, som även kallas rälsböjprovning eller rail bend test, är en förstörande provningsmetod. Det innebär att rälen belastas mellan två stöd över en bestämd spännvidd. Kraften ökas successivt, antingen tills brott uppnås eller tills ett specificerat lastkrav har uppnåtts. Under provningen mäts även rälets nedböjning, vilket gör det möjligt att bedöma om provobjektet uppfyller de krav som ställs på hållfasthet och beteende under belastning.

Varför är böjprovning av räl viktig?

När räler och rälsvetsar används i järnvägsanläggningar ställs höga krav på hållfasthet, tillförlitlighet och reproducerbar kvalitet. Fel i svets eller material kan få stora konsekvenser för både säkerhet, drift och livslängd. Böjprovning av räl är därför en viktig metod. Den verifierar att ett svetsat förband eller ett provobjekt klarar de mekaniska kraven som gäller för den aktuella tillämpningen.

Till skillnad från mer generell materialprovning är böjprovning av räl kopplad till verkliga krav vid rälsvetsning. Trafikverket har egna kravdokument för att godkänna svetsprocedurer. De har också krav för svetsarprövning och mobil brännsvetsning. Detta visar att provning och verifiering är en integrerad del av järnvägsrelaterad svetsning.

När bör du beställa böjprovning av räl?

Böjprovning av räl är särskilt relevant när du:

  • behöver verifiera att rälen uppfyller hållfasthetskrav
  • ska genomföra procedurprovning för rälsvetsning
  • behöver underlag för personcertifiering eller svetsarprövning
  • vill kontrollera ett produktionsutfall
  • behöver dokumentation för kvalitet, spårbarhet och kravuppfyllnad inom järnvägsrelaterad svetsning

Varför välja Kiwa?

Relevant för rälsvetsning

Böjprovning av räl är direkt kopplad till krav inom järnvägs- och spårsvetsning, där verifiering av hållfasthet och deformation är avgörande.

Tydligt svar på hållfasthetskrav

Metoden ger ett praktiskt och lättförståeligt svar på om rälen eller rälsvetsen klarar föreskriven last och uppvisar acceptabelt beteende under belastning.

Stöd för certifiering och procedurprovning

Eftersom metoden används i sammanhang som personcertifiering, procedurprovning och produktionsprovning är den särskilt värdefull i verksamheter med höga krav på spårbarhet och dokumentation.

Del av en större provnings- och kvalificeringshelhet

Kiwa erbjuder både förstörande provning och kvalificering av svetsprocedurer, vilket gör det möjligt att se böjprovningen som en del av ett större kvalitetssäkringsflöde.

Ett tydligt beslutsunderlag

Resultaten kan användas för att visa kravuppfyllnad, stödja godkännandeprocesser och minska risker inför produktion eller leverans.

Hur går processen till?

Här är en översiktlig guide över hur rälsböjprovning går till – från en genomgång av kravbild till den avslutande tekniska bedömningen.

    Hur går processen till?

    Här är en översiktlig guide över hur rälsböjprovning går till – från en genomgång av kravbild till den avslutande tekniska bedömningen.

    Genomgång av kravbild

    Vi går igenom vilken typ av provning som ska utföras samt vilka krav som gäller enligt aktuellt regelverk.

    Förberedelse av provobjekt

    Rälen eller det svetsade provobjektet förbereds enligt relevant kravdokument och med rätt provlängd, uppläggning och mätpunkter.

    Uppställning i provutrustning

    Provet placeras mellan två stöd på en bestämd sträcka så att belastningen kan appliceras på ett kontrollerat och reproducerbart sätt.

    Genomförande av böjprovningen

    Kraften ökas successivt tills brott inträffar eller tills specificerad last uppnås. Under provningen registreras även nedböjningen.

    Bedömning och rapportering

    Resultatet sammanställs till ett tydligt underlag som visar om provobjektet uppfyller aktuella krav på hållfasthet, last och deformation.

Fördelar och nytta

Böjprovning av räl ger svar på om rälen uppfyller ställda hållfasthetskrav.

Metoden är särskilt användbar när du behöver dokumentation som stöd för godkännande, certifiering eller verifiering inom spårsvetsning.

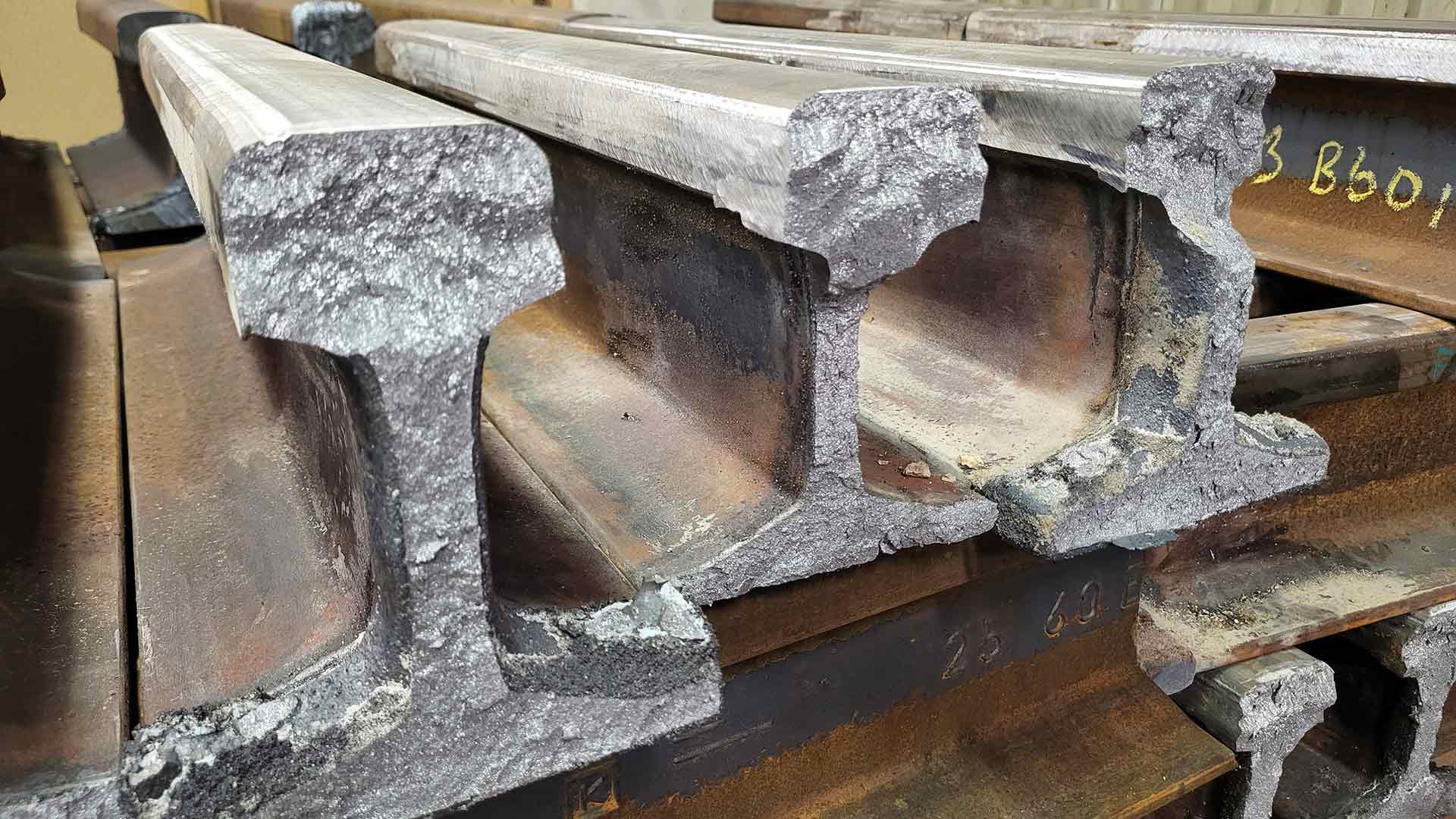

Flera räler som används för rälsböjprovning.
Flera räler på rad som används för rälsböjprovning, exempelvis som en del av kvalitetkontrollen inför en svetscertifiering.

Vad omfattar böjprovning av räl hos Kiwa?

Hos Kiwa kan böjprovning av räl användas som en del av ett bredare erbjudande inom förstörande provning och kvalificering av svetsprocedurer. Det gör metoden relevant för ditt företag som arbetar med rälssvetsning i produktion.

Den passar också verksamheter som behöver verifiera kompetens, procedurer eller löpande kvalitet mot Trafikverkets kravdokument.

Provningsstandarder

För böjprovning av räl utgår provningen från följande Trafikverksdokument:

  • TDOK 2014:0587 Ch. 3.1.2.3 / 3.2.2.3 (Personal certification)
  • TRV:05327 kap. 6 (Personal certification)
  • TDOK 2014:0586 Ch. 6.1.5.3 (Procedure test)
  • TDOK 2014:0671 Ch. 6.3.5 (Procedure test)
  • TDOK 2014:0671 Ch. 9.10.3 (Production test)

Behöver du verifiera ställda hållfasthetskrav?

Behöver du verifiera hållfasthetskrav, nedböjning eller svetskvalitet för räl? Kontakta Kiwa för en offert anpassad efter provtyp, regelverk och aktuell tillämpning.

Få en offert

Vanliga frågor och svar om rälsböjprovning

Undrar du över något mer? Välkommen att kontakta oss på Kiwa. Vi hjälper dig att komma i kontakt med en specialist inom förstörande provning.

Kontakta Kiwa om provning
Vad är böjprovning av räl?

Böjprovning av järnvägsräl är en förstörande provningsmetod. En räl belastas mellan två stöd med en kraft som ökas stegvis. Syftet är att bedöma om rälen klarar kraven på hållfasthet och deformation som den ska ha. Under provningen mäts även nedböjningen, det vill säga hur mycket rälen böjs.

Vad används böjprovning av räl till?

Det är en metod som används för att verifiera att räl eller rälsvets uppfyller ställda hållfasthetskrav. Det är en nödvändig metod inför en personcertifiering, procedurprovning eller produktionsprovning enligt de regler som gäller.

Vad mäts vid ett rail bend test?

Förutom den applicerade lasten mäts även nedböjningen under pressningen. Resultaten från provningen används för att bedöma om rälen klarar den belastning den är avsedd för. Om rälen brister bedöms även hur brottet uppstår. Sker brottet på ett otillåtet sätt, uppfyller rälen inte kraven.

När är böjprovning av räl särskilt värdefull?

Rälsböjprovningen är särskilt värdefull när rälsvetsning ska kvalificeras, när svetsares kompetens ska verifieras eller när ett produktionsutfall behöver kontrolleras mot krav inom järnvägsinfrastruktur.
